2026-09-07 -- シーンビュー 3D マーカー / 画像添付 / エラーチップ送信の整合

発端: ユーザー「シーンビューへの視覚的な指示機能(3D マーカー)」「画像添付機能」 「エラー通知送信機能のバグ修正(現在表示されているものを送る機能)」の 3 件を、 設計 → 仮想環境での Unity 検証 → 画像付き報告 → 実装計画の順で進める。

方法: 現状コードの調査(送信パイプライン / UapOps ツール基盤 / エラーチップ)を 先に行い、設計上の判断が割れる点だけを GameCI の Unity 2022.3.22f1 イメージ (Xvfb + Mesa llvmpipe、CI と同じ Personal シート有効化)で実機検証した。検証 ドライバは ci/HostProject/Assets/Editor/UapSpike.cs(検証専用、パッケージ外)。 Claude Code CLI 側のプロトコル検証は本コンテナの実 CLI(v2.1.263)で行った。

本ノートは 3 部構成: §1 3D マーカー、§2 画像添付、§3 エラーチップ。各部が 「設計 / 検証結果 / 未決事項」を持ち、§4 に横断の実装計画(フェーズ・ファイル・ 回帰ガード)をまとめる。

---

0. 結論(先に決めたこと)

#	決定	根拠(検証)
M1	マーカーは Handles(画面用)+ Graphics.DrawMesh(撮影用)の二重描画。シーンにオブジェクトは作らない	§1.4: Handles はオフスクリーン描画に映らず、DrawMesh は両方に映る
M2	uap_editor_screenshot に capture: "window" を追加し、InternalEditorUtility.ReadScreenPixel で ユーザーが見ている画面そのもの(ラベル・グリッド込み)を撮る。既定は従来の camera	§1.4: ReadScreenPixel でラベル込みの画面が取れた
M3	マーカーは双方向: エージェント → ユーザー(uap_marker_* ツール)と、ユーザー → エージェント(Scene ビューのピン置き → コンテキストチップ)	「視覚的な指示」は両方向に価値がある。ピンは既存チップ基盤に乗るだけ
M4	マーカー状態はドメインリロードをまたいで保持(SessionState の JSON)。シーン切替で自動消去、ターン終了では消さない	エージェントが「ここ」と示した直後にリロードが起きるのは日常(スクリプト保存)
I1	画像は stream-json の content[] に image ブロック(base64) として送る。CLI 側の対応は実 CLI で確認済み	§2.2: v2.1.263 が受理し、画像の色を正しく答えた
I2	送信前に長辺 1568px へ縮小、PNG 既定・1.5 MB 超なら JPEG(q85)、最終 5 MB 上限。1 メッセージ最大 4 枚	§2.4: 2560×1440 → 1568×882 の縮小・符号化が 1 フレーム内で終わる
I3	画像本体は Library/AgentPanel/Attachments/<sha1>.<ext> に置き、キュー・トランスクリプトキャッシュはパスだけ持つ	CompileGate キューは SessionState 文字列、SessionCache は JSON: base64 を抱えると両方が肥大化する
I4	取り込み経路は 4 つ: OS からのファイルドロップ(DragAndDrop.paths)/ Project の Texture アセットドロップ / ファイル選択ボタン / 「今の画面を添付」ボタン(Scene / Game / window)	現状 DragAndDrop.paths は一切読まれておらず、OS からのドロップは無反応(§2.1)
E1	修正ボタンは チップが数えている集合(visible − acknowledged − dismissed) をそのまま送る。件数表示・添付タイトル・acknowledge も同じ集合で揃える	§3.1: 現状は全 visible を送り、10 件超で「表示中の唯一のエラー」が落ちる(再現テストで確認)
E2	Console ウィンドウの Clear と同期する(LogEntries.GetCountsByType をポーリング)。リフレクション失敗時は従来動作	§3.3: 2022.3.22f1 で LogEntries.GetCount/Clear/GetCountsByType/StartGettingEntries を確認

---

1. シーンビュー 3D マーカー

1.1 目的

「どこ」を言葉で往復するコストを消す。

• エージェント → ユーザー: 「この Cube をここへ動かしました」「このスポーンポイントが 地面の下にあります」を、Scene ビュー上の番号付きマーカーで示す。チャットの本文には [1] のように番号だけ書けばよい。
• ユーザー → エージェント: Scene ビューでピンを置き、「ここに階段を作って」と 送る。ピンはワールド座標と最寄りオブジェクトを持つコンテキストチップになる。
• エージェントの自己検証: マーカーを置いた後にスクリーンショットを撮れば、 「置いた場所が本当に意図した場所か」を自分で確かめられる(既存の dump → act → screenshot ループの延長)。

1.2 現状(調査)

• パッケージ内に SceneView.duringSceneGui / Handles / Gizmos の使用は一切ない。 マーカーはこの種の統合の最初の例になる。
• uap_editor_screenshot(Editor/Ops/UapEditorScreenshotTool.cs)は SceneView.lastActiveSceneView.camera を オフスクリーン RenderTexture に camera.Render() して PNG を書く。Scene ビューの見た目(グリッド、ギズモ、 Handles、選択アウトライン)は含まれない。
• ツールは IUapTool(Name / Description / Module / Undoable / ReadOnly / InputSchema / Execute)を実装し、ToolRegistry.CreateDefault に登録、 PanelSettings.uapOpsModules でモジュール単位に有効化される。実行は常にメイン スレッド(UapMainThreadDispatcher)。結果は UapToolResults.Text の text ブロック のみで、MCP の image ブロックを返す経路はまだない。
• ドメインリロード耐性の作法: static は [InitializeOnLoadMethod] で再購読、 AssemblyReloadEvents.beforeAssemblyReload で解放(UapTurnScope の例)。

1.3 設計

1.3.1 データモデル(Editor/Ops/Markers/SceneMarker.cs)

SceneMarker
  id          int      1 から採番。チャット本文の [n] と一致させる
  kind        enum     Point | Arrow | Box | Path | Label
  position    Vector3  ワールド座標(Arrow は始点、Path は points[0])
  points      Vector3[] Arrow の終点 / Path の経由点
  target      string   追従対象(Hierarchy パス、任意)。指定時は position を
                       対象の bounds.center で毎フレーム上書き(消えたら消す)
  label       string   1 行、64 文字まで。番号は自動で前置("1  Spawn point")
  color       string   "red" | "yellow" | "green" | "blue" | "cyan" | "magenta" | "#RRGGBB"
  size        float    Point の半径 / Box の一辺 / Arrow の長さ(既定 0.5)
  ttlSeconds  float    0 = 手動で消すまで(既定)。>0 で自動消去
  origin      enum     Agent | User
  createdAt   double   EditorApplication.timeSinceStartup

SceneMarkerStore(static): List<SceneMarker>、Changed イベント、 Add / Remove(id) / Clear(origin?) / Snapshot()。状態は SessionStateBridge.SceneMarkersJson に JSON で保存し、[InitializeOnLoadMethod] で復元する(D5「正史は CLI 側」に倣い、ここは UI 状態扱い。エディタ再起動では消える)。 EditorSceneManager.activeSceneChangedInEditMode と Play モード遷移で全消去 (マーカーはシーンに紐づく。別シーンに古い矢印が浮くのは誤解の元)。

1.3.2 描画(SceneMarkerRenderer)

決定 M1 の二重描画:

経路	描くもの	映る場所
SceneView.duringSceneGui + Handles(zTest = Always)	球・矢印・ワイヤ箱・折れ線・番号付きラベル(Handles.Label + 背景付き GUIStyle)	Scene ビュー画面、capture:"window" の撮影
Camera.onPreCull(Built-in)/ RenderPipelineManager.beginCameraRendering(SRP)で cameraType == SceneView の時だけ Graphics.DrawMesh(mesh, matrix, unlitMat, 0, camera)	球(Point)・箱(Box)・矢印の軸(細長い箱)を Unlit/Color で	Scene ビュー画面、capture:"camera" のオフスクリーン描画

• シーンにオブジェクトを作らない(Hierarchy に出ない、シーンが dirty にならない、 保存に混ざらない、Undo 履歴に入らない)。DrawMesh はそのカメラのその描画にだけ 乗る一時的な描画命令で、Game ビューには映らない(cameraType で除外)。
• ラベルは Handles でしか描けない。撮影が camera モードのときはラベルが映らない 代わりに、ツール結果テキストに 各マーカーの 2D 画素座標を併記する (WorldToScreenPoint を撮影解像度に合わせて換算)。モデルはそれで「画像の (412, 300) 付近の青い球が #1」と読める。
• 再描画は SceneMarkerStore.Changed → SceneView.RepaintAll()。TTL 付きが あるときだけ EditorApplication.update で期限を見る(常時ポーリングしない)。
• Handles の描画色は Handles.color、DrawMesh は MaterialPropertyBlock の _Color。マテリアルは HideFlags.HideAndDontSave、リロードで作り直す。

1.3.3 ツール(editor モジュール、いずれも ReadOnly = false / Undoable = false)

ツール	入力	動作
uap_marker_add	kind, position or target, to(Arrow)/points(Path), label, color, size, ttl_seconds	追加して {"id":n} と「Scene ビューに #n を表示した」を返す。上限 32 個(超えたら最古の Agent マーカーを落として警告)
uap_marker_list	なし	現在のマーカー一覧(id / kind / label / position / origin)。ユーザーが置いたピンもここに出る
uap_marker_clear	id(省略で Agent 由来を全消去)、all: true でユーザーのピンも	消去

ReadOnly = false にするのは「シーンを変えないが、ユーザーの画面を変える」ため。 autoApproveReadOnlyOps の自動承認対象には入れない(画面に勝手に物が出るのは 承認して欲しい種類の副作用)。ただし権限カードでは「Undo 不可・シーン非変更」を明示する。

uap_editor_screenshot の拡張(決定 M2):

view:    "scene" | "game"          (既存)
capture: "camera" | "window"       (新規、既定 "camera")

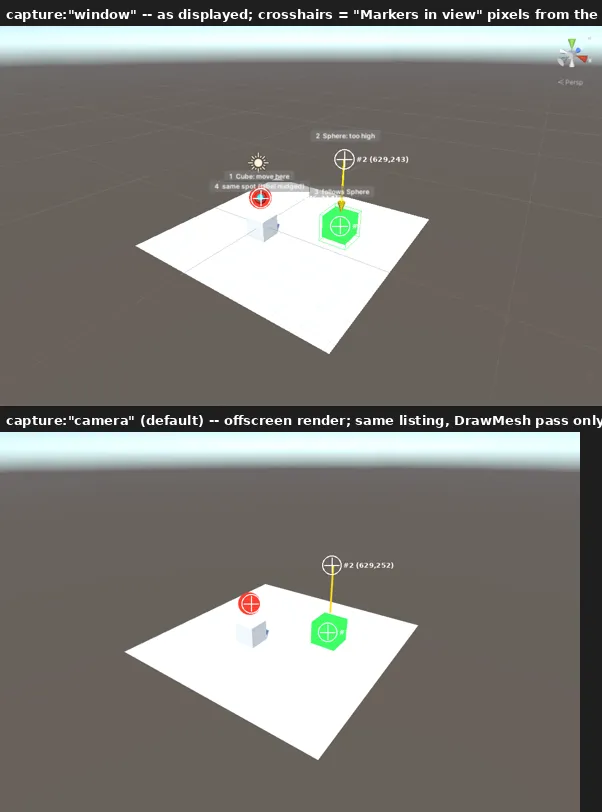

• "window": EditorWindow.position の矩形を InternalEditorUtility.ReadScreenPixel で読む。画面に実際に表示されている必要がある(最小化・他ウィンドウで隠れて いる・バッチモードでは構造化エラー)。Scene ビューのツールバー帯はクロップする。
• 両モードとも、結果テキストの末尾に Markers in view: として各マーカーの id / label / 画素座標 / 画面外なら off-screen を列挙する。
• ステアリング文(AgentHub.ComposeUapOpsSteeringSection)に 1 行追加: 「場所を示すときは uap_marker_add を使い、本文では [n] で参照する。マーカーや ギズモを含めて確認したいときは capture:“window”」。

1.3.4 ユーザー → エージェント(ピン)

• Scene ビューの右上に Overlay(UnityEditor.Overlays.Overlay、2021.2+)で 「📍 ピン」トグル。ON の間、Scene ビューの左クリック(HandleUtility.GUIPointToWorldRay → Physics.Raycast、外れたら HandleUtility.PlaceObject、それも外れたら カメラ前方 5m)でピンを置く。置いたらトグルは自動 OFF(1 回 1 ピン、Shift で連続)。

• ピンは origin = User の Point マーカー(色は固定で magenta、ラベルは “P1”, “P2”…)として同じストアに入る。

• 同時に ContextBarView に ピンチップ(ChipKind.Marker)が立つ。ペイロード:

  Scene marker P1 (user-placed)
    world position: (12.30, 0.00, -4.75)
    hit object: Environment/Ground (Assets/Scenes/Main.unity)
    nearest objects: Tree_03 (1.2m), Rock_01 (2.8m)
    scene view camera: pos (…), looking at (…)

  チップの × でピンも消える。送信後もピンは残す(エージェントが uap_marker_list で参照できる)。

• Overlay が使えない環境(古い 2022 でも使えるが、念のため型解決失敗時)は パネルのコンテキストバーに「📍 ピンを置く」ボタンを出し、押下後 Scene ビューを クリックする流れにする(実装は同じ duringSceneGui ハンドラ)。

1.3.5 設定・可視性

• 設定「Unity 操作ツール > editor モジュール」の子として「シーンビューのマーカー」 トグル(既定 ON)。OFF でツールは登録されず、描画も止まる。
• コンテキストバーに「マーカー n 個」チップ(エージェント由来が 1 個以上あるとき 表示)。× で全消去。メニューに「表示中のマーカーを一覧に出す」。
• 空状態の提案に「シーンビューにマーカーを置いて説明して」は入れない(提案は ユーザーの状況に依存するものだけ、という既存方針)。

1.4 実機検証(2026-09-07、Unity 2022.3.22f1 / Xvfb / llvmpipe)

検証ドライバ UapSpike.Markers: Cube / Sphere / Plane / Main Camera を置き、 Handles 5 種(球・矢印・ワイヤ箱・折れ線・背景付きラベル ×2)と DrawMesh 2 種 (球・箱、Unlit/Color)を描き、3 通りに撮影した。

描画経路	画面	camera.Render()(既存ツール)	ReadScreenPixel

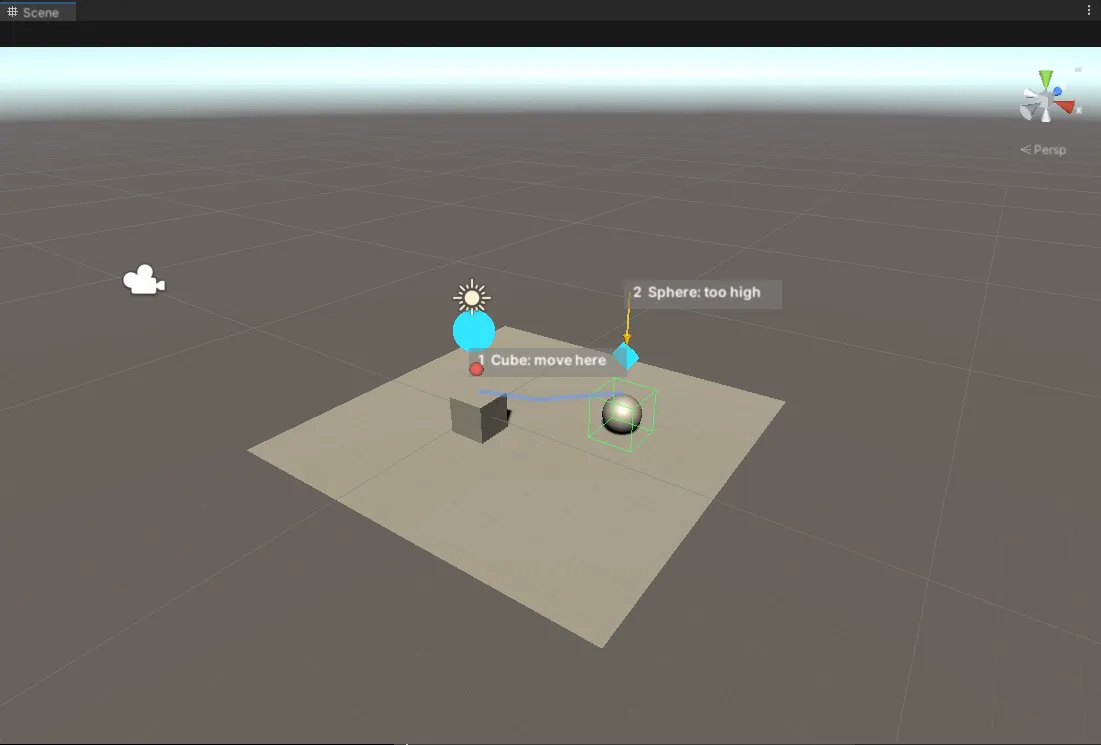

Handles 球 / 矢印 / ワイヤ箱 / 折れ線	✅	❌	✅
Handles.Label(番号付きラベル)	✅	❌	✅
DrawMesh(Camera.onPreCull、SceneView カメラ限定)	✅	✅	✅
グリッド・ライトギズモ・カメラギズモ	✅	❌	✅

所見:

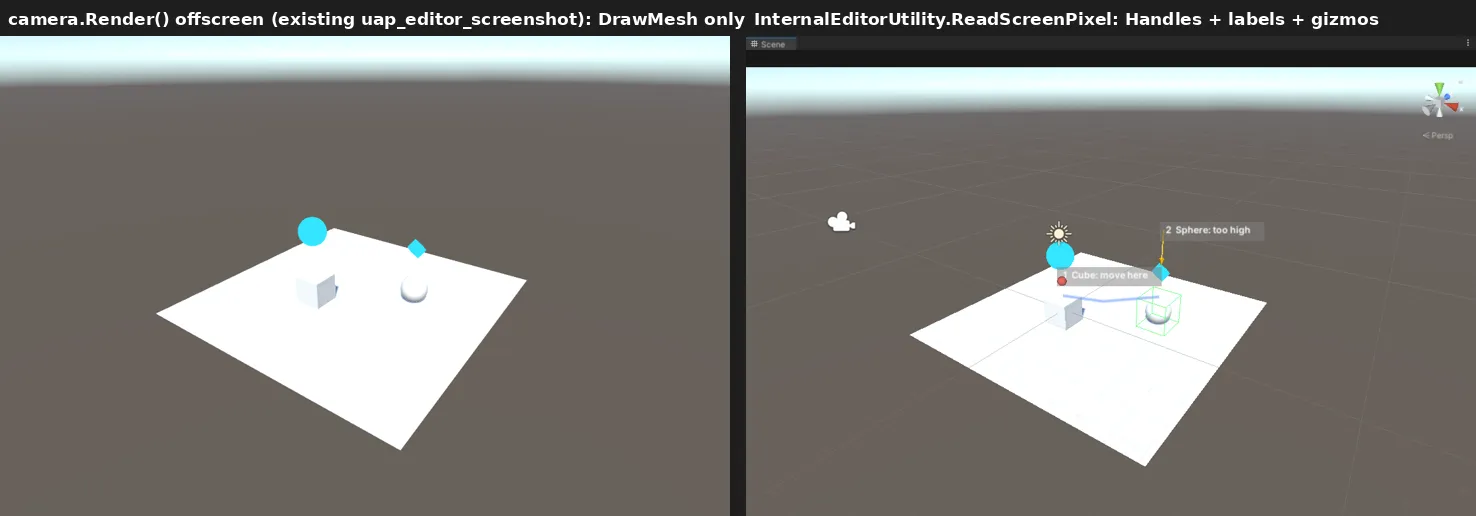

• 決定 M1 の根拠そのもの。Handles だけだとエージェントは自分のマーカーを スクリーンショットで確認できない。DrawMesh だけだとラベルが出ない。両方描く。
• ReadScreenPixel は duringSceneGui の Repaint イベント中に呼ぶと 1101×723 を 即時に返した(例外なし)。呼び出し位置は必ず GUI コールバック内にする。
• 既存ツールのオフスクリーン描画は Scene ビューの見た目と照明が違う(地面が 白飛び)。これは今回の主題ではないが、capture:"window" を既定にしない理由の 一つ(Scene ビューが隠れていると失敗する)と、camera モードの結果に 「Scene ビューの見た目とは照明が異なる」注記を入れる理由になる。
• Overlay(ピン)と HandleUtility.PlaceObject は今回未検証(API は 2022.3 に存在。 実装フェーズの最初に検証する)。

1.5 設計の通し検証(2026-09-07 追記、UapSpikeMarkers.cs)

「経路・ツール・UI・設計が揃っているか」を、§1.3 の設計どおりに配線した プロトタイプで一本の実行として確かめた(GUI エディタ、Xvfb、実クリックは X ディスプレイへの XTEST)。ログ全文: docs/verify/2026-09-07-markers-e2e-log.txt。

設計項目	検証内容	結果
ツール登録・MCP ワイヤ(1.3.3)	IUapTool 3 本を ToolRegistry.CreateDefault に並べ、本番の UapOpsRequestHandler に initialize → tools/list → tools/call を投げる	✅ tools/list に 28 本(既存 25 + 3)。add ×4 が {"id":n} を返し、target 不在と kind 不正は isError:true の構造化エラー
ストア(1.3.1)	採番、list の出力形、clear	✅
追従(1.3.1 target)	Sphere を +1.5 動かして box マーカーの解決位置を読む	✅ (3,0,2) → (4.5,0,2)
TTL(1.3.1)	ttl_seconds: 6 のマーカー	✅ 約 12 秒後に消えている

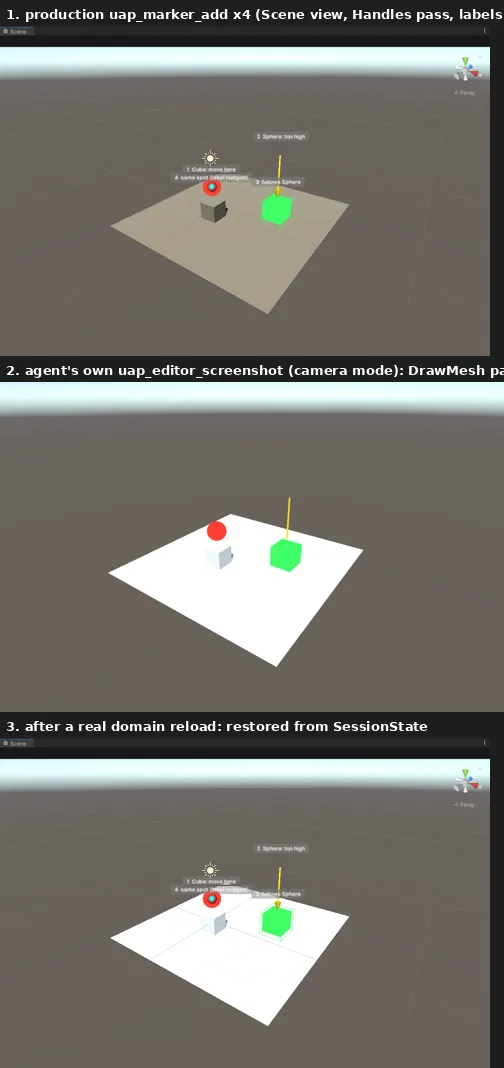

描画(1.3.2)	Handles + DrawMesh(§1.4 と同じ)	✅ 画像参照
Overlay(1.3.4)	[Overlay(typeof(SceneView), "uap-agent-pin")] が登録されるか	⚠️ TryGetOverlay は True、しかし displayed=false で画面には出ていない(既定非表示。実装では defaultDisplay: true と ToolbarOverlay 化が必要。配置位置は Windows 実機で確認)

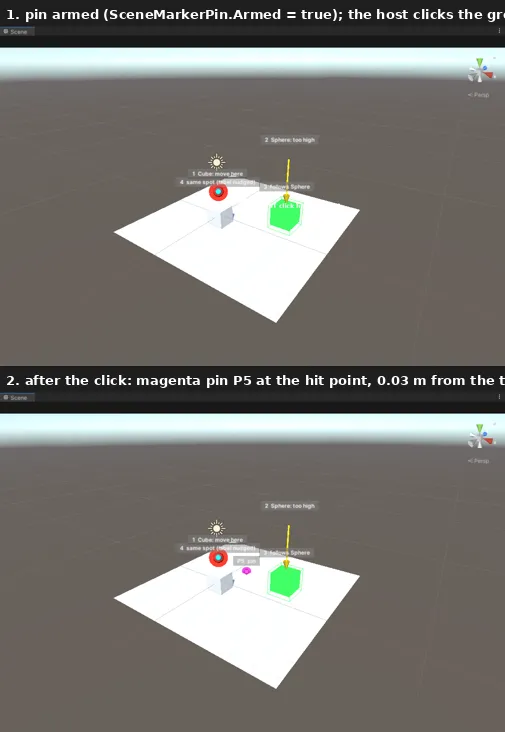

クリック配置(1.3.4)	ピンモードで Scene ビューを本物のマウスクリック	✅ duringSceneGui の MouseDown → GUIPointToWorldRay → Physics.Raycast が Ground に当たり、origin=User のピン P5 が置かれ、チップ用ペイロード(座標・命中オブジェクト・最寄り 3 件・カメラ)が生成された
window 撮影 + 画素座標(1.3.3)	ReadScreenPixel の画像内でマーカーの画素色をサンプル	⚠️ y が 47px ずれる: EditorWindow.position の原点はタブ帯+ツールバーを含み、HandleUtility.WorldToGUIPoint の原点は Scene ビューの GUI 領域。ずれを補正して読むと (255,0,0) / (51,255,102) / (236,63,241) とマーカー色そのものが取れた → 設計修正 M2’

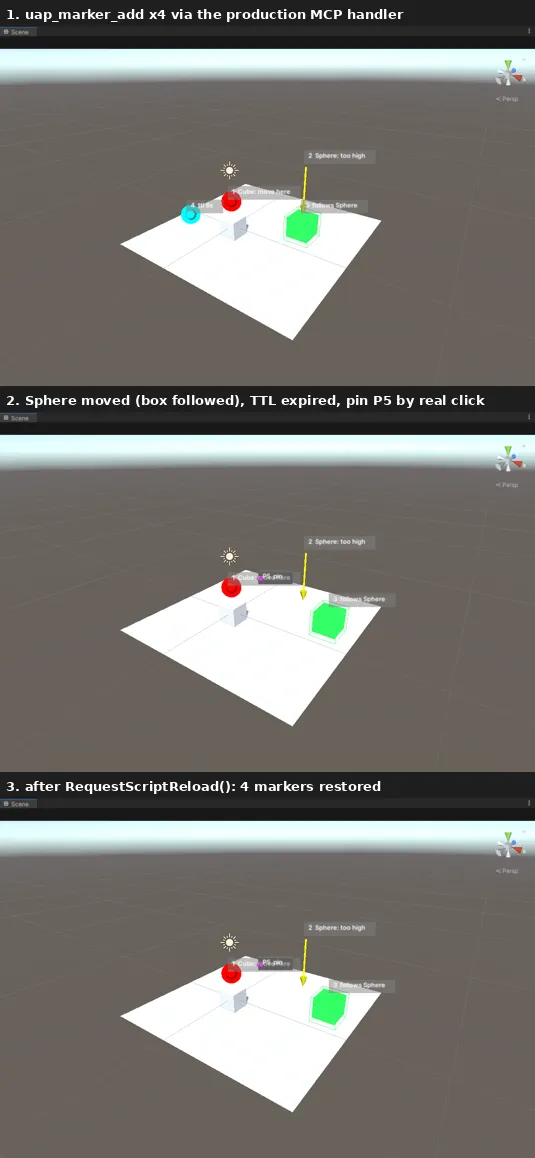

リロード保持(M4)	RequestScriptReload() を実際に起こす	✅ beforeAssemblyReload で 4 件保存、[InitializeOnLoadMethod] で 4 件復元、再描画・画素座標も同一
シーン切替消去(M4)	EditorSceneManager.NewScene	✅ activeSceneChangedInEditMode で 4 → 0
リロード後のツール	新しい registry/handler から uap_marker_clear	✅ ストア以外に状態を持たないことを確認

検証で判明した設計修正

• M2’(撮影原点): capture:"window" は EditorWindow.position ではなく、 duringSceneGui 内で GUIUtility.GUIToScreenPoint(Vector2.zero) を原点、 sv.camera.pixelRect を寸法として読む。これで画像座標 = WorldToGUIPoint(× pixelsPerPoint)になり、「Markers in view」の座標がそのまま画像に当たる。 ツールバー帯のクロップも不要になる。
• uap_marker_list は ReadOnly = true(§1.3.3 の「いずれも false」を訂正)。 読むだけのツールなので UapReadOnlyToolMetadataTests の固定集合に追加する。 add / clear は false のまま。
• target の解決は UapAddressing.ResolveHierarchyPath を使う(プロトタイプの GameObject.Find では Prefab ステージ内や非アクティブのオブジェクトを引けない)。
• Overlay は ToolbarOverlay + defaultDisplay: true。プロトタイプの パネル型 Overlay は登録されても既定で非表示だった。

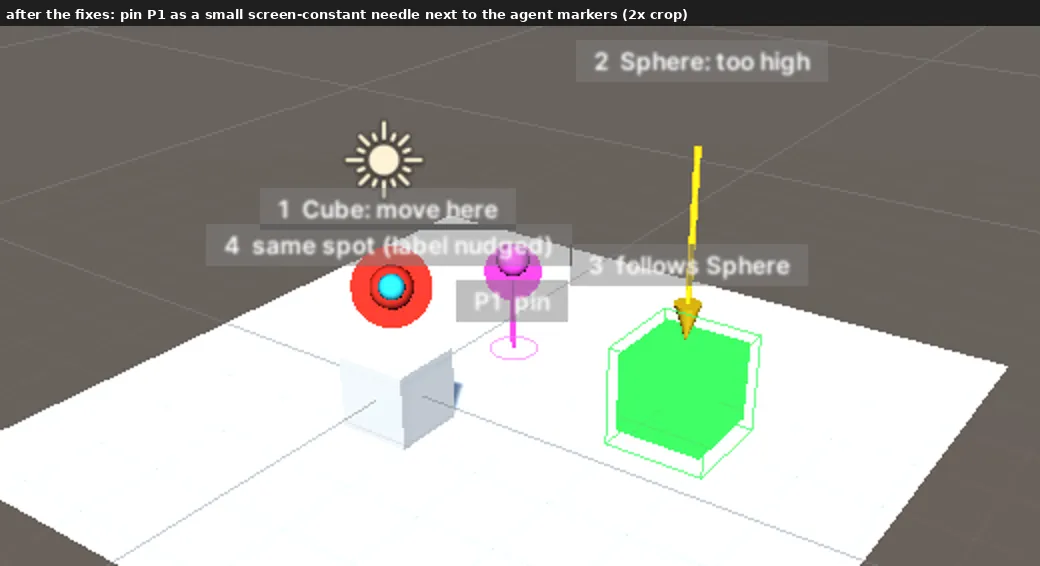

• ラベルの重なり: ピン P5 のラベルが #1 のラベルに重なった(画像 2 段目)。 同一画面位置に近いラベルは y 方向に 18px ずつずらす(GUI 座標でのソート後に 重なり判定、Handles.Label の直前に補正)。
• UapToolResults は internal なので、ツールはパッケージ内に置く前提で問題なし (プロトタイプは HostProject 側だったため自前の text ブロックを使った)。

1.6 未決事項

• SRP(URP/HDRP)プロジェクトでの DrawMesh 経路は beginCameraRendering で 同じ関数を呼ぶ設計にしたが、Built-in の HostProject では未検証。実装時に URP を入れたサンプルで確認する。
• ラベルのフォントは Handles の既定(エディタ GUI フォント)。CJK は環境依存。 ラベルは ASCII/番号中心の運用を README に書く。

---

2. 画像添付

2.1 現状(調査)

• 送信は ComposerView.TrySend → CompileGate.SendOrQueue(wire, display, attachments) → AgentHub.SendUserMessage → AgentClient.SendUserText → OutboundMessages.UserText の一本道で、content[] は常に text 1 個。
• ContextAttachment は title + payload(string) のみ。ChatMessageBlock にも 画像用の kind はない。SessionCacheFile / CompileGateQueue の JSON も文字列のみ。
• DragDropAttachHandler は DragAndDrop.objectReferences しか見ない。OS の エクスプローラからファイルを落としても paths は読まれず、オーバーレイすら出ない。
• TranscriptLoader.HandleUserLine は text 以外のユーザー側ブロック(image など) を明示的に捨てる(コメントあり)。履歴復元で画像は消える。
• 実 CLI の --input-format stream-json は content[] に image ブロックを取る (下記 2.2)。

2.2 プロトコル検証(実 CLI v2.1.263、本コンテナ)

{"type":"user","message":{"role":"user","content":[
  {"type":"text","text":"What color is this image? one word."},
  {"type":"image","source":{"type":"base64","media_type":"image/png","data":"<1×1 の赤 PNG>"}}]}}

を claude -p --input-format stream-json --output-format stream-json --model haiku の stdin に流した結果(docs/verify/2026-09-07-cli-image-block.jsonl に全文):

{"type":"assistant","message":{"model":"claude-haiku-4-5-20251001", ... "content":[{"type":"text","text":"Red"}] ...
{"duration_api_ms":5607,"stop_reason":"end_turn", ... "total_cost_usd":0.0146 ...

image ブロックはそのまま API に渡り、モデルは画像を見ている。パネル側は OutboundMessages に content 配列版を 1 本足すだけでよい(D8 の自前 JSON で base64 文字列を書けることは §2.4 で確認)。

2.3 設計

2.3.1 モデル

ImageAttachment(Model/ImageAttachment.cs)
  path        string  Library/AgentPanel/Attachments/<sha1>.png|.jpg(送信用に加工済み)
  mediaType   string  "image/png" | "image/jpeg"
  width/height int
  bytes       long
  sourceName  string  元のファイル名 / "Scene view" / "Game view"(表示用)

• ContextAttachment は今のまま(テキスト)。画像は 別リストとして CompileGate.SendOrQueue(wire, display, attachments, images) に流す。 既存の 3 引数オーバーロードは残す(呼び出し元が多い)。
• ChatMessageBlock に ChatBlockKind.Image を追加(text に path、title に sourceName、warning にサイズ注記)。SessionCacheFile.WriteBlock/ReadBlock は 既存フィールドで表現できるのでスキーマ追加なし(kind の値が増えるだけ)。
• CompileGateQueue.Entry に Images(List<ImageAttachment>) を追加、JSON は {"path","mediaType","width","height","bytes","sourceName"}。SessionState 文字列に 乗るのはパスだけ。

2.3.2 取り込み経路(決定 I4)

経路	実装
OS からのファイルドロップ	DragDropAttachHandler.HasObjects を「objectReferences が空でも DragAndDrop.paths に画像拡張子(png/jpg/jpeg/webp/gif)があれば受ける」に拡張。ドロップで ContextBarView.AddImageFiles(paths)
Project の Texture アセット	AddObjectChips で Texture2D かつ AssetDatabase.GetAssetPath が画像拡張子ならアセットの元ファイルを読む(Importer 設定に依存しない)。それ以外の Texture(Render Texture 等)は従来のテキストチップ
ファイル選択	コンポーザの「＋」メニューに「画像ファイル…」(EditorUtility.OpenFilePanelWithFilters)
今の画面	同メニューに「Scene ビュー」「Game ビュー」「Scene ビュー(表示のまま)」。前 2 つは UapEditorScreenshotTool の撮影コード(CaptureCameraToPng を UapScreenCapture として切り出して共有)、3 つ目は ReadScreenPixel

クリップボード貼り付けは当初 対象外 としたが(Unity のクリップボード API は テキストのみ)、ユーザー要望により §4.15 の方式(OS ごとの短いヘルパープロセス、 ネイティブプラグイン依存なし)で実装した。

2.3.3 前処理(決定 I2、ImageAttachmentEncoder)

1. ImageConversion.LoadImage(png/jpg のみ。webp/gif は拒否して理由をチップに出す)
2. 長辺 > 1568 なら Graphics.Blit で縮小(API 側が 1568 で縮めるので、送る前に 縮めた方がトークンも転送も安い。文字が読める解像度は保つ)
3. PNG で符号化 → 1.5 MB 超なら JPEG q85 に切替(スクリーンショットは PNG が 小さく文字が綺麗、写真は JPEG が圧倒的に小さい)
4. 5 MB 超は拒否(API の上限)
5. SHA-1 でファイル名を決めて Library/AgentPanel/Attachments/ に書く(同じ画像を 何度添付しても 1 ファイル)。起動時に 7 日より古いものを掃除

処理はすべてメインスレッド同期(§2.4 の計測で 2560×1440 → 1568×882 が合計 100 ms 未満)。4 枚を超えたら 5 枚目は拒否。

2.3.4 ワイヤ

// OutboundMessages
public static string UserContent(string text, IList<ImageAttachment> images)
//  content: [ {type:text,text}, {type:image,source:{type:base64,media_type,data}}... ]
//  画像は text の後(ユーザー本文が先、という既存方針と同じ)

AgentClient.SendUserContent(text, images) を追加(SendUserText はそれを画像なしで 呼ぶ薄いラッパに)。AgentHub.SendUserMessage に images 引数を足し、ChatMessage に Image ブロックを積む。base64 化は送信の瞬間にファイルから読む(キューに base64 を 持たない)。ファイルが消えていたら(Library 掃除・手動削除)そのメッセージは テキストだけで送り、本文末尾に「(添付画像 X は見つからなかった)」を付ける。

2.3.5 表示

• コンポーザ上部に添付ストリップ(サムネイル 64px + × ボタン、最大 4)。 既存チップ行と同じ uap-ctx-* トークンで作る。
• トランスクリプトのユーザーバブルには Image 要素(ScaleMode.ScaleToFit、 最大 240×160)+ ファイル名。クリックで EditorUtility.OpenWithDefaultApp(path)。 テクスチャは ImageThumbnailCache(LRU 32 枚、HideFlags.HideAndDontSave)で 持ち、ドメインリロードで作り直す。
• 履歴復元(TranscriptLoader)の image ブロックは、base64 をデコードして Attachments フォルダに書き戻し、同じ Image ブロックとして出す(フェーズ 2。 フェーズ 1 では「画像 1 枚(履歴からは表示できません)」プレースホルダ)。

2.3.6 リロード耐性

• 未送信の添付ストリップは SessionStateBridge.ComposerImagesJson に保存し、 ContextBarView 生成時に復元(テキスト下書きの既存経路と同じ場所)。
• CompileGate キューは §2.3.1 の通りパスで持つので、リロード後の送信でも画像が付く。

2.3.7 エージェント側(任意、フェーズ 3)

uap_editor_screenshot に return_image: true を足し、MCP の {"type":"image","data":<base64>,"mimeType":"image/png"} ブロックを返す。現状は パスを返し、モデルが Read ツールで開く(Read は画像を読める)ので必須ではない。 UapOpsRequestHandler は content 配列をそのまま通すため、追加は UapToolResults.Image(bytes, mime) を足すだけで済む。

2.4 実機検証(UapSpike.ImageProbe、Unity 2022.3.22f1 / llvmpipe)

2560×1440 の PNG(UI 風の合成画像 + 実パネルのスクリーンショット貼付、179 KB)を §2.3.3 の手順で処理した計測値(ソフトウェア GPU なので実機ではさらに速い):

工程	結果
ImageConversion.LoadImage	2560×1440、176 ms
長辺 1568 へ Graphics.Blit 縮小 + ReadPixels	1568×882、169 ms
EncodeToPNG	99,664 B、29 ms
EncodeToJPG(85)	82,436 B、12 ms
base64(PNG)	132,888 文字、1 ms
JsonWriter で content[](text + image)を 1 行に	133,059 文字、4 ms、改行なし
推定入力トークン(w×h/750)	約 1,843

• 4 枚添付しても合計 1 秒未満・数百 KB。送信の瞬間に同期処理してよい(決定 I2)。
• パッケージ自前の JsonWriter(D8)は 13 万文字の文字列値を問題なく 1 行に書けた。 LineChannel は行長制限を持たないので、5 MB 上限(base64 で約 6.7 MB)でも stdin 1 行として成立する。
• スクリーンショット類は PNG の方が小さいことが多い(上の例では JPEG との差が 17 KB)。「PNG 既定、1.5 MB 超で JPEG」は妥当。

2.5 未決事項

• DragAndDrop.paths が OS ドロップで埋まる挙動は Windows/macOS では既知だが、 本コンテナ(Xvfb)では OS ドラッグを再現できず未検証。実装フェーズで Windows 実機の確認を最初にやる。
• 履歴復元の画像(§2.3.5 フェーズ 2)はトランスクリプト JSONL が base64 を そのまま持つ前提。CLI 側で外部ファイル参照に変わる可能性があるので、実装時に 実トランスクリプトを再採取する。

---

3. エラーチップの送信内容が表示と一致しない

3.1 症状と根本原因(コード検査)

ContextBarView は 2 つの一時集合(送信済み _acknowledgedErrorMessages、 × で閉じた _dismissedForNowErrorMessages)でチップに数える集合を決める (CountUnacknowledgedVisible(visible, acknowledged, dismissed)、 ContextBarView.cs:573-597)。一方、修正ボタン OnFixErrorsClicked (ContextBarView.cs:315-344)は:

ConsoleErrorProvider.Entry[] visible = ConsoleErrorProvider.VisibleSnapshot();  // 全 visible
string digest = ConsoleErrorProvider.FormatDigest();                           // 全 visible の先頭 10 件
int count = visible.Length;                                                    // タイトル "Console errors (N)"
...
AcknowledgeSentMessages(visible, _acknowledgedErrorMessages);                  // 先頭 10 件を acknowledge

つまり送るのは「表示中」ではなく「無視リストにない全部」。結果:

1. 送信済み・× で閉じたエラーが毎回また送られる(添付タイトルの件数もチップと違う)。
2. FormatDigest は古い順に 10 件で切るので、送信済みが 10 件たまった後に 出た新しいエラーは「+1 more」に押し出され、チップが「1 console error」と 言っているその 1 件だけが送られない。
3. 2 の後 AcknowledgeSentMessages は先頭 10 件(=送信済み)を再度 acknowledge するだけなので、新しい 1 件は acknowledge されず、チップも消えない。押しても 押しても同じ。

再現テスト(ZzRepro_FixButtonPayloadTests、修正前の一時テスト)3 件の結果は docs/verify/2026-09-07-errchip-before.xml: 3 件とも失敗(期待どおり)。

3.2 修正設計(決定 E1)

ContextBarView に送信集合を決める純関数を 1 つ足し、数える側・送る側・ acknowledge する側の 3 箇所を全部それに向ける:

internal static List<ConsoleErrorProvider.Entry> SelectSendable(
    IList<ConsoleErrorProvider.Entry> visible,
    HashSet<string> acknowledged, HashSet<string> dismissedForNow)
// visible の順序を保ったまま、どちらの集合にも入っていない entry だけ

internal static int CountUnacknowledgedVisible(...)  => SelectSendable(...).Count  // 述語を 1 か所に

OnFixErrorsClicked:

var sendable = SelectSendable(ConsoleErrorProvider.VisibleSnapshot(),
    _acknowledgedErrorMessages, _dismissedForNowErrorMessages);
if (sendable.Count == 0) return;
string digest = ConsoleErrorProvider.FormatDigest(sendable, ConsoleErrorProvider.DefaultDigestEntries);
int count = sendable.Count;                       // タイトルもチップと同じ数
...
AcknowledgeSentMessages(sendable, _acknowledgedErrorMessages);  // 送ったものだけ

• FormatDigest(IList<Entry>, int) の純関数オーバーロードは既にあるので Provider は 無変更。ヘッダの「(N distinct)」も送る集合の数になる。
• 10 件の上限はそのまま(送る集合の古い順 10 件)。11 件以上あるときは従来どおり 「+n more」で、acknowledge も送った 10 件だけ(既存テスト AcknowledgeSentMessages_CapsAtTheDigestEntryLimit の契約を維持)。
• AgentHub / ReloadLifecycle のコンパイル後ダイジェスト(FormatDigest() 零引数)は据え置き。あれは「コンパイル直後に残っている全エラー」を送る 用途で、チップの acknowledge とは独立(設計ノート 2026-08-13 の「transient acknowledged set」の意図どおり)。

3.3 Console ウィンドウとの同期(決定 E2、フェーズ 2)

「現在表示されているもの」のもう一つの意味 — Console ウィンドウを Clear した のにチップが古いエラーを抱えたまま — は、2026-08-13 ノートが「Unity 2022.3 に 公開 API がない」として棚上げした点。内部 API UnityEditor.LogEntries をリフレク ションで叩けるかを実機で確かめた(UapSpike.LogEntries、batchmode):

UnityEditor.LogEntries type found: True
methods: Clear/0, GetCount/0, GetCountsByType/3, GetEntryInternal/2, StartGettingEntries/0,
         EndGettingEntries/0, get_consoleFlags/0, SetFilteringText/1, ...
GetCount before=3  after 2 errors + 1 warning=6  callback errors=2
GetCount after Clear()=0
event-like members: (Clear に対応するイベントはない)
StartGettingEntries/GetEntryInternal で行も読める:
  row 2 mode=0x804100 msg=UapSpike row error A          (bit 8 = ScriptingError)
  row 3 mode=0x804200 msg=UapSpike row warning B        (bit 9 = ScriptingWarning)
  row 4 mode=0xC20100 msg=InvalidOperationException: …  (例外も bit 8 を持つ)
  row 0 mode=0x804400 msg=[UapSpike] …                  (bit 10 = ScriptingLog)

設計:

• ConsoleWindowSync(Integration/): 起動時に LogEntries.GetCountsByType を リフレクションで解決(失敗したら静かに無効化 = 従来動作)。
• EditorApplication.update で 0.5 秒ごとにエラー+例外の件数を読む。前回より 減った(Clear、Clear on Play / on Recompile、Clear on Build)ときだけ ConsoleErrorProvider.Clear() を呼ぶ。増えた・同じは無視(取り込みは今までどおり logMessageReceivedThreaded)。
• 「Collapse」や検索フィルタで表示件数が減るのは GetCountsByType には影響しない (種別ごとの総数)ので誤爆しない。
• StartGettingEntries/GetEntryInternal で行を読む「完全同期」は採らない。 内部構造(LogEntry.mode のビット)への依存が深く、Unity のマイナー更新で 壊れたときの失敗モードが「チップが何も出さない」になる。件数の減少だけを見る 方が、壊れても従来動作に落ちるだけで安全。

3.4 検証

• 修正前: ZzRepro_FixButtonPayloadTests 3 件失敗(docs/verify/2026-09-07-errchip-before.xml)。
• 修正後: ContextBarViewFixSendConsistencyTests 4 件 + 既存 ContextBarViewLogicTests / ConsoleErrorVisibilityTests / ConsoleErrorIgnoreFilterTests (docs/verify/2026-09-07-errchip-after.xml): 58 件中 58 合格 / 0 失敗。

---

4. 実装計画

4.1 フェーズと順序

フェーズ	内容	規模	依存
P0	§3.2 エラーチップ修正(本ブランチで実装済み・検証済み)	小(1 ファイル + テスト)	なし
P1	画像添付 コア: モデル / エンコーダ / OutboundMessages.UserContent / AgentClient / AgentHub / CompileGate 4 引数 / Image ブロック表示 / 添付ストリップ / ファイル選択・画面添付ボタン(本ブランチで実装済み、§4.9)	中	なし
P2	画像添付 取り込み: OS ドロップ(DragAndDrop.paths)/ Texture アセットドロップ / リロード耐性 / Attachments 掃除(本ブランチで実装済み、§4.11)	小〜中	P1
P3	マーカー コア: ストア / レンダラ(Handles + DrawMesh)/ uap_marker_add/list/clear / 設定トグル / ステアリング文(本ブランチで実装済み、§4.6)	中	なし(P1 と並行可)
P4	マーカー 撮影統合: uap_editor_screenshot capture:"window" / マーカー画素座標の列挙 / UapScreenCapture 共有化(P1 の画面添付と共用)(本ブランチで実装済み、§4.7)	小	P3、P1 の共有コードと調整
P5	ユーザーピン: Overlay トグル / クリック配置 / ピンチップ(本ブランチで実装済み、§4.8)	中	P3
P6	Console 同期(§3.3)/ 履歴復元の画像(§2.3.5)(本ブランチで実装済み、§4.12)/ return_image(§2.3.7、未着手)	小 ×3	P0 / P1 / P4

P1 と P3 は独立なので、2 本のブランチで並行できる。P4 は両方を触るので最後に 1 本にまとめる。

4.2 ファイル別の変更点

P0(実装済み)

ファイル	変更
Editor/UI/ContextBarView.cs	SelectSendable 追加、CountUnacknowledgedVisible をそれに委譲、OnFixErrorsClicked を送信集合ベースに
Tests/Editor/ContextBarViewFixSendConsistencyTests.cs	新規 4 件

P1 画像添付コア

ファイル	変更
Editor/Model/ImageAttachment.cs	新規(§2.3.1)
Editor/Integration/ImageAttachmentEncoder.cs	新規: LoadImage → 縮小 → PNG/JPEG → 上限判定 → SHA-1 保存。純関数部(縮小率・形式選択・上限)は ImageAttachmentPolicy として Unity 非依存に切り出しテスト
Editor/Integration/ImageAttachmentStore.cs	新規: Library/AgentPanel/Attachments/ の作成・掃除(7 日)・存在確認
Editor/Core/Protocol/OutboundMessages.cs	UserContent(text, images) 追加。UserText はそれの画像なし呼び出しに
Editor/Core/Client/AgentClient.cs	SendUserContent(text, images)
Editor/Integration/AgentHub.cs	SendUserMessage(wire, display, attachments, images); Image ブロック積み; 欠損ファイルの注記
Editor/Integration/CompileGate.cs / CompileGateQueue.cs	Entry.Images、JSON 往復
Editor/Model/ChatMessage.cs	ChatBlockKind.Image、MakeImage(path, sourceName, w, h)
Editor/Model/SessionCacheFile.cs	kind 値の追加のみ(読み書きは既存フィールド)
Editor/UI/MessageBlockFactory.cs	CreateImageBlock(Image 要素 + ファイル名 + クリックで開く)
Editor/UI/ImageThumbnailCache.cs	新規 LRU
Editor/UI/ComposerView.cs / ContextBarView.cs	添付ストリップ、「＋」メニュー(画像ファイル… / Scene ビュー / Game ビュー / Scene ビュー(表示のまま))、ConsumeImages()
Editor/Ops/UapScreenCapture.cs	UapEditorScreenshotTool.CaptureCameraToPng と ReadScreenPixel 経路を静的ユーティリティに切り出し(ツールと添付ボタンで共有)
Editor/UI/L10n/UiStrings.cs / UiStringsJa.cs	添付ストリップ・メニュー・エラー文(約 12 本)
Editor/UI/Uss/AgentPanel.uss + Theme	.uap-attach-strip, .uap-attach-thumb, .uap-msg-image

P2 画像添付 取り込み

ファイル	変更
Editor/Integration/DragDropAttachHandler.cs	HasObjects → HasDroppable(objectReferences or 画像 paths)、コールバックに paths を渡す
Editor/UI/ContextBarView.cs	AddImageFiles(paths)、AddObjectChips の Texture2D 分岐
Editor/Model/SessionStateBridge.cs	ComposerImagesJson

P3 マーカー コア

ファイル	変更
Editor/Ops/Markers/SceneMarker.cs / SceneMarkerStore.cs / SceneMarkerRenderer.cs	新規(§1.3.1-1.3.2)。JSON 往復は JsonNode
Editor/Ops/UapMarkerAddTool.cs / UapMarkerListTool.cs / UapMarkerClearTool.cs	新規。Module = "editor"
Editor/Ops/ToolRegistry.cs	登録(設定トグルが OFF なら登録しない)
Editor/Model/PanelSettings.cs	sceneMarkersEnabled = true(RequiresReconnect 対象: tools/list が変わる)
Editor/UI/SettingsView.cs	editor モジュールの子トグル
Editor/Integration/AgentHub.cs	ステアリング文 1 行、UapOpsModuleFamilies の editor 説明にマーカーを追記
Editor/UI/ContextBarView.cs	「マーカー n 個」チップ
Editor/Model/SessionStateBridge.cs	SceneMarkersJson

P4 撮影統合

ファイル	変更
Editor/Ops/UapEditorScreenshotTool.cs	capture 引数、window 経路(UapScreenCapture)、Markers in view: の列挙
Editor/Ops/UapEditorScreenshotPaths.cs	ファイル名に capture 種別

P5 ユーザーピン

ファイル	変更
Editor/Ops/Markers/SceneMarkerPinOverlay.cs	Overlay トグル + duringSceneGui のクリック処理(PlaceObject フォールバック)
Editor/UI/ContextBarView.cs	ChipKind.Marker、ペイロード生成(SceneMarkerContextProvider)

4.3 回帰ガード(EditMode)

• ContextBarViewFixSendConsistencyTests(P0、実装済み): 送信集合 = 表示集合、 順序保持、10 件超の新規エラーが送られる、送ったものだけ acknowledge。
• ImageAttachmentPolicyTests(P1): 縮小率(1568 境界)、PNG→JPEG 切替閾値、5 MB 拒否、 拡張子判定、4 枚上限。
• OutboundMessagesImageTests(P1): UserContent の JSON 形(text が先、image の source 3 フィールド、base64 に改行なし)。1 行であること(D8: 1 行壊れると CLI が死ぬ)。
• CompileGateQueueImageTests(P1): Images の JSON 往復、欠損パスの扱い。
• MessageBlockFactoryImageTests(P1): Image ブロックが Image 要素とファイル名を持つ、 欠損ファイルでプレースホルダ。
• DragDropAttachHandlerPathsTests(P2): paths のみのドラッグを受ける / 非画像は 受けない(純関数 IsDroppable(objects, paths))。
• SceneMarkerStoreTests(P3): 採番、上限 32 と最古の Agent 追い出し、origin 別 Clear、JSON 往復、シーン切替で消える(EditorSceneManager.NewScene を使う実テスト)。
• UapMarkerToolsTests(P3): 入力検証(kind 不正、position/target 両方なし、color 文字列)、target の追従、list の出力形。
• UapEditorToolsMetadataTests に 3 ツール追加、UapReadOnlyToolMetadataTests の read-only 集合は不変であることを明示。
• UapEditorScreenshotCaptureTests(P4): capture の解析、Markers in view の 座標換算(純関数)、バッチモードで window が構造化エラー。
• ConsoleWindowSyncTests(P6): 件数減少判定の純関数(減少のみ Clear、初回は無視)。

4.4 検証ログ(本セッション)

画像付きの報告は docs/verify/2026-09-07-verification-report.md。

記録	内容
docs/verify/2026-09-07-cli-image-block.jsonl	実 CLI v2.1.263 が stream-json の image ブロックを受理し「green / white」と答えた往復
docs/verify/2026-09-07-errchip-before.xml	修正前の再現テスト 3 件: 3 失敗
docs/verify/2026-09-07-errchip-after.xml	修正後、ContextBarView;ConsoleError フィルタ 58 件: 58 合格
docs/verify/2026-09-07-full-editmode.xml	修正後の全スイート 2592 件: 2572 合格 / 0 失敗 / 20 スキップ(環境依存の自己スキップのみ)
docs/images/verify-2026-09-07-markers-*.png	マーカー描画 3 経路の撮影比較、通し検証の 3 段モンタージュ
docs/verify/2026-09-07-markers-e2e-log.txt	通し検証のログ(MCP 往復・クリック・リロード・シーン切替)
docs/images/verify-2026-09-07-image-thumbnail.png	UI Toolkit Image によるサムネイル表示

4.6 P3 実装記録(2026-09-07)

§1.5 の修正点を織り込んで実装した。設計からの差分:

• モジュール名は editor の子トグルではなく独立モジュール markers(既定 ON、 CurrentModuleDefaultsGeneration = 2 で既存アセットにも追加)。既存の モジュール機構(ListEnabled / ApplyUapOpsModulesChanged / ステアリング文の family)にそのまま乗るので、トグルで tools/list が即時に変わり、OFF にすると エージェントのマーカーも消える(ユーザーのピンは残る)。
• 種別は Point / Arrow / Box の 3 つ(Path / Label は需要が見えてから)。
• target は UapAddressing.ResolveHierarchyPath で解決し、結果テキストには 正規化したフルパスを返す。解決できなくなった追従マーカーは描かず、list が 「target no longer exists」と報告する。
• uap_marker_list は ReadOnly = true(固定集合テストに追加)。
• ラベルは ComputeLabelOffsets(純関数)で 18px ずつ縦にずらす。

ファイル	内容
Editor/Ops/Markers/SceneMarker.cs	モデル、ラベル正規化、色/種別パース、JSON 往復
Editor/Ops/Markers/SceneMarkerStore.cs	ストア(上限 32、origin 別 clear、TTL)、SessionState 保存/復元、シーン切替・Play モードでの消去
Editor/Ops/Markers/SceneMarkerRenderer.cs	Handles + DrawMesh の二重描画、ラベル重なり回避、TryResolvePosition
Editor/Ops/UapMarker{Add,List,Clear}Tool.cs	ツール 3 本(markers モジュール)
Editor/Ops/ToolRegistry.cs / Model/PanelSettings.cs / UI/SettingsView.cs / Integration/AgentHub.cs / Model/SessionStateBridge.cs / UI/ContextBarView.cs / L10n	登録、既定 ON + 世代移行、設定トグル、ステアリング文、保存キー、「マーカー n 個」チップ
Tests/Editor/SceneMarkerTests.cs / UapMarkerToolsTests.cs	純関数 15 件 + ツール 9 件。固定集合・既定モジュール・世代移行のテストを更新

P3 の実機確認(GUI エディタ、ci/HostProject/Assets/Editor/UapShotMarkers.cs、 ログ docs/verify/2026-09-07-markers-p3-log.txt):

• 本番 UapOpsRequestHandler 経由の add ×4 / list / clear(id / 既定)が設計どおりの 応答。target: "Sphere" はフルパスに正規化され「following Sphere」と返る。
• 実ドメインリロード後、uap_marker_list は 4 件を返した(SessionState 復元)。 注意: 他の [InitializeOnLoadMethod] からストアを読むと順序次第で空に見える (ドライバのログがそれ)。消費側は SceneMarkerStore.Changed を購読すること。
• 全 EditMode スイート: 2624 件中 2604 合格 / 0 失敗 / 20 スキップ(環境依存) (docs/verify/2026-09-07-p3-full-editmode.xml)。

4.7 P4 実装記録(2026-09-07)

uap_editor_screenshot に capture: "camera" | "window" を追加し、両モードの結果に 「Markers in view」(各マーカーの画像内画素座標 / off-screen / not drawn)を付けた。 撮影コードは Editor/Ops/UapScreenCapture.cs に共有化(P1 の「今の画面を添付」が 同じ入口を使う)。

M2’ の最終形(実測で 2 回修正): GUIUtility.GUIToScreenPoint(Vector2.zero) は duringSceneGui の中でも**ウィンドウの左上(タブ帯込み)**を返し、カメラ領域の 原点ではなかった(1 回目の実装は上 47px にタブ帯と余白を写し、下 47px を切って いた)。カメラ領域は sceneView.rootVisualElement.worldBound(実測 (0, 47, 1100, 694)、コンテナ内座標)なので、原点 = GUIToScreenPoint(zero) + worldBound.position、 寸法 = worldBound.size で読む。rootVisualElement はタブ帯の高さ (DockArea.kTabHeight = 19 + 余白)を内包するので定数を持たない。

原点は GUI コールバックの中でしか取れないため、UapScreenCapture が Scene ビューの Repaint ごとに記録し、ツール(ディスパッチャの update から実行)は最新の記録を使う。 記録がなければ(バッチモード・一度も描かれていない)構造化エラーで camera を勧める。 InternalEditorUtility.ReadScreenPixel 自体は GUI コンテキスト外から呼んで問題なく 動いた(本番ツールの Execute から実行して撮れている)。

実機確認(ログ docs/verify/2026-09-07-markers-p4-log.txt): window 撮影 1100×694 で #1 の列挙 (476, 314) に対し画像上の赤球の重心 (475, 317)、#3 の (621, 365) に対し緑箱の 重心 (620.6, 363.7)。camera 撮影 1100×720 でも (476, 325) / (621, 379) に対し (472.5, 324.7) / (623.4, 376.9)。いずれも ±3px。全 EditMode スイート: 2631 件中 2611 合格 / 0 失敗 / 20 スキップ(環境依存、docs/verify/2026-09-07-p4-full-editmode.xml)。

ファイル	内容
Editor/Ops/UapEditorScreenshotPaths.cs	UapScreenshotCapture、TryParseCapture、capture 付きファイル名、純関数 FormatMarkersInView
Editor/Ops/UapScreenCapture.cs	幾何トラッカー、CaptureCameraToPng(移設)、TryCaptureSceneViewWindow、ProjectMarkers
Editor/Ops/UapEditorScreenshotTool.cs	capture 引数、Game ビュー + window の拒否、結果末尾の列挙と camera モードの注記
Editor/Integration/AgentHub.cs	ステアリング文に「画素座標が返る / 画面どおりなら capture:“window”」
Tests/Editor/UapEditorScreenshotCaptureTests.cs	引数解析・ファイル名・列挙(画面内 / 画面外 / 背後 / 未解決)・構造化拒否 2 種・スキーマの enum、7 件

HiDPI(pixelsPerPoint > 1)は本コンテナでは検証できない。ReadScreenPixel は ポイント単位で読み、返る画像も 1 ポイント 1 画素という前提で列挙している。Windows 150% での確認は実装後の最初の項目。

4.8 P5 実装記録(2026-09-07)

Editor/Ops/Markers/SceneMarkerPin.cs(武装状態 Armed、duringSceneGui のクリック 処理、ResolveClickPoint = Physics.Raycast → HandleUtility.PlaceObject → 視線 5m、 ペイロード生成)、SceneMarkerPinOverlay.cs(ToolbarOverlay + EditorToolbarToggle、 defaultDisplay: true)、ContextBarView のピンボタン(Overlay の双子。Armed を 双方向に同期)とピンチップ(ChipKind.Marker、× でピンも消す。送信後はピンを残す)。 L10n 15 本。テスト SceneMarkerPinTests 8 件(マーカー生成、実コライダーへの Raycast、フォールバック、最寄り 3 件、ペイロード、Armed イベント、ピンは既定 clear で残る)。

実機確認(docs/verify/2026-09-07-markers-p5-log.txt): Overlay は registered=True displayed=True。P4 で確定した座標変換(カメラ領域原点 + GUI 点)で ワールド点 (0, −0.5, 2.5) を画面座標に写してクリックした結果、ピンは (0.01, −0.50, 2.48)、誤差 0.03 m、hit object: Ground、最寄り 3 件とカメラ位置入りのペイロードが 生成され、武装は 1 回で解除された。エージェントの既定 clear の後もピンは残る (after clear: 1)。全 EditMode スイート: 2639 件中 2618 合格 / 1 失敗 / 20 スキップ。 その 1 件は GlyphAuditTests(ソースの ASCII 監査)がコメント中の「→」を検出したもので、 ASCII に直して監査 + ピンのテスト 35 件を再実行し合格 (docs/verify/2026-09-07-p5-full-editmode.xml は修正前の全スイート結果)。

未確認: ツールバー Overlay の見た目と配置。このコンテナのバッチ生成レイアウトは 既定の Tools / View Options オーバーレイも描かれておらず(向きギズモだけ表示)、 displayed=True でも画面上で確認できなかった。Windows 実機でツールバー内の表示位置と アイコン(現状はテキスト「Pin」)を確認する。パネル側のピンボタンは同じ Armed を 使うので、Overlay が見えない環境でも機能は失われない。

4.9 P1 実装記録(2026-09-07)

設計 §2.3 のとおり。設計からの差分:

• 縮小は CPU(ImageAttachmentEncoder.Resize、GetPixels32 のバイリニア)。 Graphics.Blit はバッチモード(-nographics)で動かず、テストもできないため。 実測は §4.9 末尾。
• 撮影は P4 で共有化した UapScreenCapture.TryCaptureView を使う(ツールと同じ ビュー解決・エラー文)。
• OutboundMessages.UserContent(text, images) は text が空でも画像があれば送る (画像だけのメッセージ)。トランスクリプトには「(画像)」を表示。
• ファイルが消えていた画像は送らず、本文末尾に英語 1 行の注記を付ける。

ファイル	内容
Editor/Model/ImageAttachment.cs	パス・media type・寸法・バイト数・表示名、JSON 往復
Editor/Integration/ImageAttachmentPolicy.cs	純関数: 拡張子判定、長辺 1568、JPEG 切替 1.5 MB、上限 5 MB、4 枚、ハッシュ名、トークン見積
Editor/Integration/ImageAttachmentStore.cs	Library/AgentPanel/Attachments/<sha1>.<ext>、重複排除、7 日で掃除
Editor/Integration/ImageAttachmentEncoder.cs	ファイル / バイト列 / テクスチャ / ビュー撮影 → 添付。CPU 縮小、PNG/JPEG 選択、拒否
Editor/Core/Protocol/OutboundMessages.cs / Core/Client/AgentClient.cs	UserContent と SendUserContent(UserText / SendUserText はその薄いラッパ)
Editor/Integration/AgentHub.cs / CompileGate.cs / CompileGateQueue.cs	4 引数の送信、キューの images JSON、送信時に base64 化、Image ブロック
Editor/Model/ChatMessage.cs / SessionStateBridge.cs	ChatBlockKind.Image、ComposerImagesJson
Editor/UI/MessageBlockFactory.cs / ImageThumbnailCache.cs	サムネイル(クリックで OS のビューア)、欠損プレースホルダ、LRU 32
Editor/UI/ComposerView.cs	「+」メニュー(画像ファイル… / Scene ビュー / Game ビュー / Scene ビュー(表示のまま))、添付ストリップ、ConsumeImages、リロード復元
L10n / USS	19 本 / .uap-attach-strip .uap-attach-thumb* .uap-msg-image*
Tests/Editor/ImageAttachmentTests.cs	方針・ワイヤ・キュー・ストア・エンコーダ 14 件

実機確認(GUI エディタ、ci/HostProject/Assets/Editor/UapShotImages.cs、ログ docs/verify/2026-09-07-images-p1-log.txt):

経路	結果
Scene ビュー(camera)を本番エンコーダで添付	900×600 PNG 46.9 KB、323 ms
Scene ビュー(window)を添付	900×574 PNG 61.8 KB、196 ms
Game ビュー(camera)	691×221(Game ビューの実寸)
2560×1440 PNG(179 KB)をファイルから添付	1568×882 PNG 108.9 KB、438 ms(CPU 縮小込み、llvmpipe 上)
非対応ファイル	「PNG と JPEG だけ」の構造化エラー
添付ストリップの SessionState 保存 → 送信で消費	3 枚 → 644 文字 → 0
実パネル(AgentPanelWindow)のコンポーザに 3 枚	ストリップ 604×56 でレイアウト済み。トランスクリプトの Image ブロックはキャプション「Scene view 900×600」…と欠損プレースホルダを生成
Unity が生成した stdin 行(82,844 文字、1 行)を実 CLI v2.1.263 に投入	モデルは画像を見て「赤・緑・青の向きギズモが右上にある暗い Unity Scene ビュー」と回答(docs/verify/2026-09-07-cli-image-attachment-roundtrip.jsonl)
全 EditMode スイート	2664 件中 2644 合格 / 0 失敗 / 20 スキップ(docs/verify/2026-09-07-p1-full-editmode.xml)

未確認: パネルの見た目(ストリップとサムネイルのスクリーンショット)。このコンテナ の Xvfb では浮動 UI Toolkit ウィンドウのピクセルが描画されず(Scene ビューは描ける)、 レイアウト値と要素ツリーで代替した。Windows 実機で最初に見る項目。

4.10 ピンの不具合修正(2026-09-07、ユーザー報告 5 件)

報告	原因	修正
パネル非表示時に Overlay からピンを置くとパネルに登録されず消す経路がない	チップは PinPlaced イベントでしか作られなかった	ピンの Note(ペイロード)をマーカー自身に保存し、ContextBarView が SceneMarkerStore.Changed と表示開始時にストアと同期(ない分は作る・消えた分は外す)。「マーカー n 個」チップの × はピンも含めて全消去
Overlay の UI が崩れる	テキスト付き EditorToolbarToggle はツールバーで巨大・不揃いに描かれる	アイコンのみ(d_Transform Icon)+ツールチップ
置かれる位置が置くまで分からない	プレビューなし	武装中は MouseMove で命中点を再計算し、半透明ディスク+十字+針のゴーストを描く
ピンが大きすぎる	0.3 m の球	HandleUtility.GetHandleSize × 0.10 の画面定サイズの針+頭(DrawMesh 側はカメラ距離から同等の大きさを計算)
消しても番号が消費される	ラベルにマーカー id を使っていた	PinNumber を別採番(空いている最小番号を再利用)。id はエージェント参照用に不変

実機確認: 実クリックでのピン配置は修正後も 0.03 m の誤差で成立し、ラベルは「P1 pin」 (id は 5)。Overlay の見た目はこの環境では描かれないため未確認(アイコンのみの EditorToolbarToggle は Unity 標準のトグルと同じ描画経路)。

4.11 P2 実装記録(2026-09-07)

Integration/DropPayloadClassifier.cs(純関数): DragAndDrop.objectReferences と DragAndDrop.paths を「チップになるオブジェクト」と「画像パス」に分ける。Texture2D でアセットが PNG/JPEG ならインポータ設定に関係なく元ファイルのパスを画像にし、 オブジェクト参照に裏付けられたパスは二重に扱わない。OS ドロップ(参照なし・絶対 パスのみ)は PNG/JPEG だけ拾う。DragDropAttachHandler は HasDroppable(参照 or 画像パス)で受け入れを判定し、DropPayload をコールバック。ChatView がオブジェクト を ContextBarView.AddObjectChips、画像を ComposerView.AddImageFiles に振り分ける。 リロード耐性(P1 の ComposerImagesJson)と 7 日掃除(P1 の ImageAttachmentStore) は実装済み。テスト DropPayloadClassifierTests 7 件。全 EditMode スイート: 2671 件中 2651 合格 / 0 失敗 / 20 スキップ(docs/verify/2026-09-07-p2-full-editmode.xml)。

未確認: 実際の OS ドラッグ(DragAndDrop.paths が絶対パスで埋まる挙動)は Xvfb では再現できない。Windows 実機で最初に見る項目。

4.12 P6 実装記録(2026-09-07)

Console 同期(Integration/ConsoleWindowSync.cs): §3.3 の設計どおり UnityEditor.LogEntries.GetCountsByType をリフレクションで解決し、0.5 秒ごとに エラー件数を読む。基準値があって減ったときだけ ConsoleErrorProvider.Clear()。 初回観測では消さない(新しいドメインは直前の Console を知らない)、増加と同数は 無視(取り込みは従来どおりログコールバック)。解決失敗・呼び出し例外で自らポーリングを 外し、従来動作に落ちる。設定トグルは設けない(挙動が「Console と同じ」という 期待そのものなので、OFF にする理由がない)。テスト ConsoleWindowSyncTests 4 件 (純関数の判定、減少で Provider が空になる、初回は消さない、内部 API が 2022.3 で解決する)。

履歴復元の画像(Model/TranscriptLoader.cs): ユーザー行の image ブロック (source.type == "base64")を ImageSaver(ImageAttachmentStore.Save を [InitializeOnLoadMethod] で注入。Loader 自体は Unity 非依存のまま)で書き戻し、 ChatBlockKind.Image を text の後ろに積む。画像だけのメッセージでもバブルを作る。 URL 参照・壊れた base64・空・8 MB 超・保存例外はそのブロックだけ捨てる。 テスト TranscriptLoaderImageTests 5 件。全 EditMode スイート: 2680 件中 2660 合格 / 0 失敗 / 20 スキップ(docs/verify/2026-09-07-p6-full-editmode.xml)。

4.13 return_image 実装記録(2026-09-07)

uap_editor_screenshot に真偽値 return_image(既定 false)を追加。true のとき 撮影 PNG を ImageAttachmentEncoder.TryImportBytes で前処理(長辺 1568、1.5 MB 超で JPEG)し、UapToolResults.AddImage が MCP の {"type":"image","data","mimeType"} ブロックをテキストの後ろに積む。前処理に失敗しても従来どおりパス文字列は返し、 警告行を添える。

検証(docs/verify/2026-09-07-cli-mcp-return-image.jsonl、base64 本体は省略): GUI エディタで本番 UapOpsServer を起動し、ホストの実 CLI(sonnet)が --mcp-config で 接続。tools/list に uap_editor_screenshot / uap_marker_* が並び、 return_image:true の呼び出し結果は text + image(192,460 文字の base64、 image/png) の 2 ブロック。モデルは「白い平面の上に白い立方体と球、暗い格子の地面、 上にライトのアイコン」と、ファイルを読まずに画像を正しく描写した (docs/images/verify-2026-09-07-return-image.png はその画像ブロックを復元したもの)。 検証ドライバの初回は UapOpsServer.SetEnabledModules を呼んでおらず core/prefab しか並ばなかった。本番では AgentHub が設定から流し込む経路で、ドライバの不備。

4.14 ピンがメッシュを拾わない不具合(2026-09-07、ユーザー報告)

症状: ピンが Y=0 の床にしか置けない。原因: ResolveClickPoint が Physics.Raycast → HandleUtility.PlaceObject の順で、コライダーのないオブジェクト (エディタのシーンの大半)はレイに映らず、PlaceObject の最終フォールバック (y=0 平面)に落ちていた。

修正(Ops/Markers/SceneMeshRaycaster.cs): シーンの Renderer を bounds で 絞り込み、HandleUtility.IntersectRayMesh(internal。Scene ビュー自身が配置に使う 三角形レベルの交差。リフレクションで解決、見つからなければ従来経路)で MeshFilter の共有メッシュ、SkinnedMeshRenderer は BakeMesh した姿勢に対して レイを当てる。無効な Renderer、非アクティブ、HideInHierarchy、Scene ビューの 可視性トグルで隠したものは除外。ResolveClickPoint はコライダーとメッシュの 近い方を採り、PlaceObject はどちらも外れたときだけ。ホバーのゴーストは ヒット法線の上に置く(斜面や壁でも面に沿う)。Renderer 列挙はホバーのたびに走る ので 0.25 秒キャッシュ。

テスト SceneMarkerPinTests +4(内部 API の解決、コライダー無し立方体の上面に 当たる、コライダーとメッシュの近い方、無効 Renderer は無視)。GUI 検証は §4.16。

4.15 クリップボード貼り付け(2026-09-07、ユーザー要望)

Unity のクリップボード API(GUIUtility.systemCopyBuffer)はテキストのみなので、 ビットマップは OS ごとの短いヘルパープロセスで取り出す (Integration/ClipboardImageReader.cs)。ヘルパーは環境変数 UAP_CLIP_OUT の パスに PNG を書き、stdout に UAP_IMAGE / UAP_FILES(以降 1 行 1 パス)/ UAP_EMPTY のいずれかを出す。

OS	ヘルパー
Windows	powershell -NoProfile -NonInteractive -STA -ExecutionPolicy Bypass -File <ps1>: [System.Windows.Forms.Clipboard]::GetImage() → PNG 保存、なければ GetFileDropList()
macOS	/usr/bin/osascript -l JavaScript <js>(JXA): NSPasteboard の public.png、なければ public.tiff を NSBitmapImageRep で PNG 化、なければ public.file-url の一覧。AppleScript の «class PNGf» 構文は使わない(ソースの非 ASCII 監査に掛かるのと、TIFF しか持たないアプリのコピーに弱い)
Linux	/bin/sh <sh>: xclip -t TARGETS に image/png があれば -o で保存、text/uri-list ならパス列挙。xclip がなければ wl-paste

スクリプトは temp に一度書いて再利用し、引数はパスのみ(クォート問題を避ける)。 ヘルパーのタイムアウト 10 秒、失敗は例外にせず Error に載せる。

UI: コンポーザの KeyDownEvent(TrickleDown)で Ctrl/Cmd+V(Shift/Alt なし)を 見て、クリップボードにテキストがなければヘルパーを走らせる(テキストがあれば TextField 自身の貼り付けに任せる。表計算のセルなどテキストと画像の両方を持つ ケースはテキスト優先)。画像なら temp PNG を AddImageFiles で取り込んで削除、 ファイル一覧なら PNG/JPEG だけを取り込む。空のときは何もしない(通常の貼り付けを 邪魔しない)。「＋」メニューの「クリップボードの画像を貼り付け」は同じ処理で、 空・失敗をダイアログで知らせる。

テスト ClipboardImageReaderTests 11 件(チョード判定、テキスト優先、OS 別 スクリプト/コマンド、出力パース: 画像はファイル存在が条件、file:// URI の デコード、Windows の /C:/ 形、空・不明出力)。Linux のヘルパースクリプトと プロセス配管は §4.16 の Unity batchmode 検証(xclip だけを差し替え)。Windows / macOS のヘルパーは各実機でしか動かないため、本セッションではスクリプト内容の テストまで。

4.16 GUI / batchmode 検証記録(4.13-4.15)

検証報告 §5(docs/verify/2026-09-07-verification-report.md)。要点: 実 CLI が return_image の image ブロックを受け取り描写した(§5.1)、コライダーのない立方体・ 球へのクリックでピンがその面に乗った(§5.2、docs/images/verify-2026-09-07-pin-mesh.png)、 Linux のクリップボードヘルパーが画像 / ファイル一覧 / 空の 3 経路で本番コードを 通った(§5.3)。全 EditMode スイート: 2699 件中 2679 合格 / 0 失敗 / 20 スキップ (docs/verify/2026-09-07-p9-full-editmode.xml)。

4.5 リスクと対策

リスク	対策
InternalEditorUtility.ReadScreenPixel が HiDPI(Windows 150%)で座標がずれる	EditorGUIUtility.pixelsPerPoint を掛ける。実装時に Windows 実機で確認
DrawMesh マーカーが SRP で描かれない	beginCameraRendering 経路を URP サンプルで確認(§1.5)
画像 base64 で stdin 1 行が数 MB になる	LineChannel の書き込みは長さ制限なし(確認済み)。5 MB 上限で最大 6.7 MB/行
LogEntries リフレクションが将来壊れる	解決失敗で無効化。テストは「無効化されても Provider は従来どおり」を保証
履歴 JSONL の画像が base64 でなく参照になる	フェーズ 2 の着手時に実トランスクリプトを再採取(§2.5)
